স্বয়ংক্রিয় ক্রমাগত পিকলিং লাইন 2.0 মিমি 4.0 মিমি 700 মিমি 1350 মিমি

JJRS ক্রমাগত পিকলিং লাইন 2.0~4.0mm 700~1350mm

পিঙ্ক রোল ইত্যাদি সহ

ব্যবসা কভারেজ:
অ্যাসিড পিকলিং লাইন, অ্যাসিড রিজেনারেটিং ইউনিট, কোল্ড রোলিং লাইন, হট-ডিপ গ্যালভানাইজিং লাইন, হট ডিপ অ্যালুমিনাইজিং লাইন, কালার কোটিং লাইন, রিকোইলিং লাইন, ডিগ্রেসিং লাইন, অ্যানিলিং লাইন, টেম্পার রোলিং লাইন, টেনশন লেভেলার লাইন, স্লিটিং লাইন, ক্রস কাটিং লাইন , ইলেক্ট্রো টিনিং লাইন, স্ট্রাকচারাল পার্টস গ্যালভানাইজিং লাইন, টানেল ফার্নেস এবং স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা ইত্যাদি।

মানের নীতি:
প্রযুক্তিগত নেতৃত্ব
টেকসই উন্নয়ন
সংহতি অগ্রগতি
গ্রাহক সন্তুষ্টি

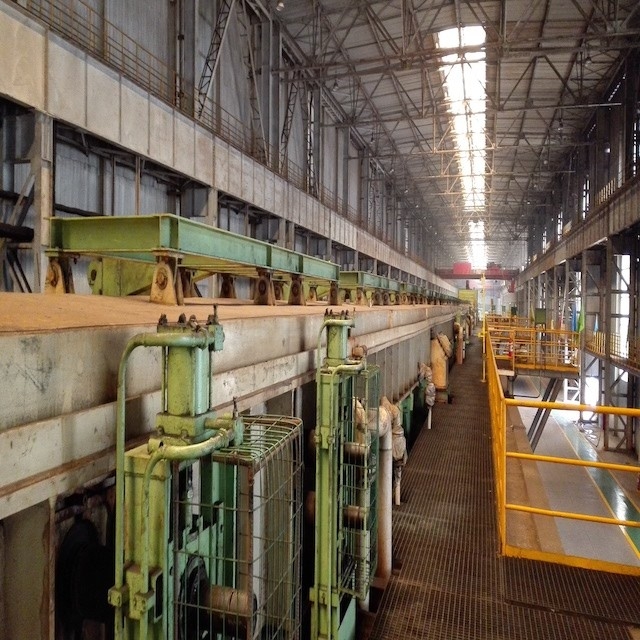

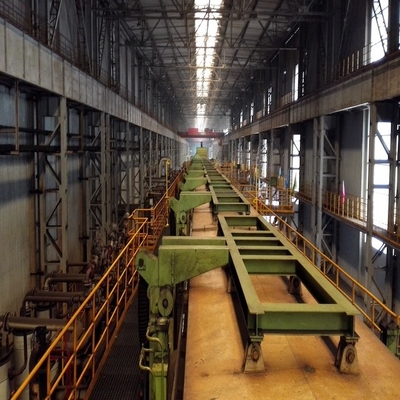

ক্রমাগত অ্যাসিড পিকলিং লাইন

ক্রমাগত অ্যাসিড পিকলিং লাইনের জন্য, দুটি ভিন্ন কয়েলের মাথা এবং পিছনের অংশগুলিকে একত্রে ঢালাই করা হবে, প্রক্রিয়া বিভাগের প্রবেশ এবং প্রস্থান উভয়ই অবিচ্ছিন্ন অপারেশনের গ্যারান্টি দেওয়ার জন্য সঞ্চয়কারী দ্বারা সজ্জিত।সাধারণত যখন বার্ষিক ক্ষমতা 700,000 টন ছাড়িয়ে যায়, তখন ক্রমাগত পিকিং লাইন গ্রহণ করা হবে।

প্রক্রিয়া প্রবাহ

পালাক্রমে প্রক্রিয়াপ্রবাহ অনুসারে প্রধান সরঞ্জামগুলি নিম্নরূপ:

ম্যানুয়ালি লোড হচ্ছে → এন্ট্রি স্কিড→ কয়েল লোডিং ট্রলি I# &II# → পে অফ রিল I#&II# → ডিকোইলিং স্ক্র্যাপার I# &II# →5-রোলার পিঞ্চ স্ট্রেইটনার I# &II# → ট্রান্সভার্স শিয়ারারI#&II# → উল্লম্ব গাইড রোলার → ক্রিসেন্টশিয়র → পিঞ্চ রোল → এন্ট্রি অ্যাকিউমুলেটর → স্কেল ব্রেকার →

টেনশন ব্রাইডল রোল → উল্লম্ব গাইড রোলার → অ্যাসিড পিকলিং ট্রফ → ওয়াশিং ট্রফ → এজ ব্লোয়িং ডিভাইস → উল্লম্ব গাইড রোলার →

হট এয়ার ড্রায়ার → টেনশন ব্রাইডল রোল → এক্সিট অ্যাকিউমুলেটর → টেনশন ব্রাইডল রোল → ট্রান্সভার্স শিয়ার → এক্সিট পিঞ্চ রোল → রিকোয়লার (EPC) →

কয়েল আনলোডিং ট্রলি → প্রস্থান স্কিড → ম্যানুয়ালি আনলোডিং

ম্যানুয়ালি লোড হচ্ছে →এন্ট্রি স্কিড →কয়েল লোডিং ট্রলিI# &II# →পে অফ রিলআই# &II# →ডিকোইলিং স্ক্র্যাপারআই# &II# →5-রোলার পিঞ্চ স্ট্রেইটনারI# &II#

→ট্রান্সভার্স শিয়ারারI# &II# →উল্লম্ব গাইড রোলার →ওয়েল্ডার → ক্রিসেন্ট শিয়ারার → পিঞ্চ রোল → এন্ট্রি অ্যাকিউমুলেটর → স্কেল ব্রেকার → টেনশন ব্রাইডল রোল → উল্লম্ব গাইড রোলার → অ্যাসিড পিকলিং ট্রফ → ওয়াশিং ট্রফ → এজ হট ব্লোয়িং ডিভাইস ড্রায়ার → টেনশন ব্রাইডল রোল → এক্সিট অ্যাকিউমুলেটর → টেনশন ব্রাইডল রোল → ট্রান্সভার্স শিয়ার → এক্সিট পিঞ্চ রোল → রিকোয়লার (EPC) → কয়েল আনলোডিং ট্রলি → প্রস্থান স্কিড → ম্যানুয়ালি আনলোডিং

প্রবেশদ্বারে, দুটি রোল-ওপেনিং ম্যান্ড্রেল এবং রোলার অ্যান্টি-রোল ব্যারেল রয়েছে।ইনপুট অংশে উত্পাদনের ধারাবাহিকতা নিশ্চিত করতে রোলারগুলি স্টিচারের মাধ্যমে একে অপরের সাথে সংযুক্ত থাকে।টেনশন লেভেলারে, অক্সাইড (টুফাল) স্তরটি ভেঙে যায় এবং পিকলিং প্রক্রিয়াটি সহজতর হয়।এছাড়াও পৃষ্ঠ মসৃণতা lengthening দ্বারা প্রদান করা হয়.আচারযুক্ত শীট যা স্নানের ট্যাঙ্কের মধ্য দিয়ে যাওয়ার মাধ্যমে পৃষ্ঠের অক্সাইড স্তর থেকে পরিষ্কার করা হয় (3 টুকরা);রিন্স ট্যাঙ্কের মধ্য দিয়ে যাওয়ার সময় পৃষ্ঠটি RO জল দিয়ে ধুয়ে ফেলা হয় এবং তারপর ড্রায়ারে গরম বাতাস দিয়ে শুকানো হয়।প্রান্ত ছাঁটাই ইউনিট মধ্যে;বৃত্তাকার ব্লেডের মাধ্যমে উভয় দিক থেকে ছাঁটাই করে শীটের পছন্দসই প্রস্থ অর্জন করা হয়।ইলেক্ট্রোস্ট্যাটিক অয়েলিং মেশিনে, শীটের উভয় পৃষ্ঠকে পছন্দসই পরিমাণে অ্যান্টিকোরোসিভ তেল দিয়ে তেল দেওয়া হয়।একটি পৃষ্ঠের জন্য তেলের পরিমাণ 0.2-3.0 গ্রাম/মি 2।সেলাই পয়েন্টগুলি উল্লম্বভাবে ছাঁটা হয়, দুটি রোল একে অপরের থেকে পৃথক করা হয় এবং ম্যান্ড্রেলের উপর ঘূর্ণিত হয় এবং একটি রোল হিসাবে উত্পাদিত হয়।
