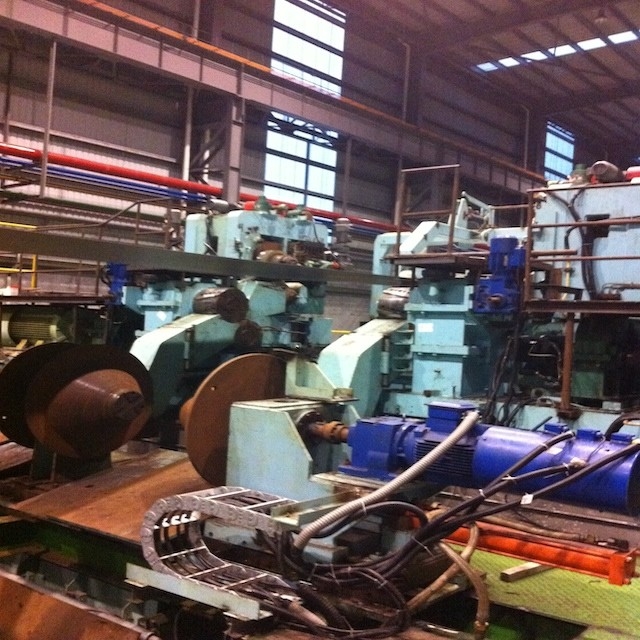

পে অফ রিল সহ উদ্ভাবনী ক্রমাগত পিকলিং লাইন 600mm-1350mm

600mm~1350mm উদ্ভাবনী একটানা পিলিং লাইন
রিল, লাগাম রোল, চিমটি রোল পরিশোধের সাথে

উল্লম্ব গাইড রোলার, ব্রাইডল রোল, পিঞ্চ রোল, পে অফ রিল সহ ক্রমাগত অ্যাসিড পিকলিং লাইন

অবিচ্ছিন্ন অ্যাসিড পিকলিং লাইনের জন্য, দুটি ভিন্ন কয়েলের মাথা এবং পিছনের অংশগুলিকে একসাথে ঝালাই করা হবে,
প্রক্রিয়া বিভাগের প্রবেশ এবং প্রস্থান উভয়ই অবিচ্ছিন্ন অপারেশনের গ্যারান্টি দেওয়ার জন্য সঞ্চয়কারী দিয়ে সজ্জিত।
সাধারণত যখন বার্ষিক ক্ষমতা 700,000 টন ছাড়িয়ে যায়, তখন ক্রমাগত পিকিং লাইন গ্রহণ করা হবে।
ক্রমাগত লাইনে, প্রক্রিয়া বিভাগ একটি ধ্রুবক গতিতে সঞ্চালিত হয়।সঞ্চয়কারী ডিজাইনের সরলতার কারণে এই ধরনের ইনস্টলেশনগুলি সাশ্রয়ী।

প্রক্রিয়া প্রবাহ
পালাক্রমে প্রক্রিয়াপ্রবাহ অনুসারে প্রধান সরঞ্জামগুলি নিম্নরূপ:

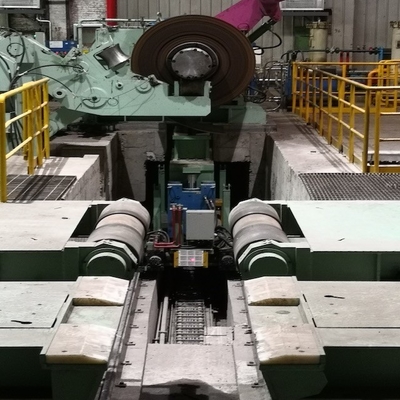

ম্যানুয়ালি লোড হচ্ছে → এন্ট্রি স্কিড→ কয়েল লোডিং ট্রলি I# &II# →
পরিশোধ বন্ধ রিল I#&II# → decoiling স্ক্র্যাপার I# &II# →
5-রোলার পিঞ্চ স্ট্রেইটনার I# &II# → ট্রান্সভার্স শিয়ারারI#&II# →
উল্লম্ব গাইড রোলার → ওয়েল্ডার → ক্রিসেন্টশিয়র →
পিঞ্চ রোল → এন্ট্রি অ্যাকিউমুলেটর → স্কেল ব্রেকার →
টেনশন ব্রাইডল রোল → উল্লম্ব গাইড রোলার → অ্যাসিড পিকলিং ট্রফ →
ওয়াশিং ট্রফ → প্রান্ত ব্লোয়িং ডিভাইস → উল্লম্ব গাইড রোলার →
হট এয়ার ড্রায়ার → টেনশন ব্রাইডল রোল → এক্সিট অ্যাকিউমুলেটর→
টেনশন ব্রাইডল রোল → ট্রান্সভার্স শিয়ারার → এক্সিট পিঞ্চ রোল → রিকোয়লার (EPC) →
কয়েল আনলোডিং ট্রলি → প্রস্থান স্কিড → ম্যানুয়ালি আনলোডিং

ম্যানুয়ালি লোড হচ্ছে → এন্ট্রি স্কিড → কয়েল লোডিং ট্রলিI# &II# → পে অফ reelI# &II#
→ডিকোইলিং স্ক্র্যাপারI# &II# →5-রোলার পিঞ্চ স্ট্রেইটনারI# &II#
→ট্রান্সভার্স শিয়ারারI# &II# →উল্লম্ব গাইড রোলার →ওয়েল্ডার → ক্রিসেন্ট শিয়ারার
→পিঞ্চ রোল → এন্ট্রি অ্যাকিউমুলেটর → স্কেল ব্রেকার → টেনশন ব্রাইডল রোল
→উল্লম্ব গাইড রোলার →অ্যাসিড পিকলিং ট্রফ →ওয়াশিং ট্রফ
→এজ ব্লোয়িং ডিভাইস →উল্লম্ব গাইড রোলার →হট এয়ার ড্রায়ার
→টেনশন ব্রাইডল রোল →এক্সিট অ্যাকিউমুলেটর →টেনশন ব্রাইডল রোল
→ট্রান্সভার্স শিয়ার → এক্সিট পিঞ্চ রোল → রিকোয়লার (EPC) →
কুণ্ডলী আনলোডিং ট্রলি → প্রস্থান স্কিড→ ম্যানুয়ালি আনলোডিং
