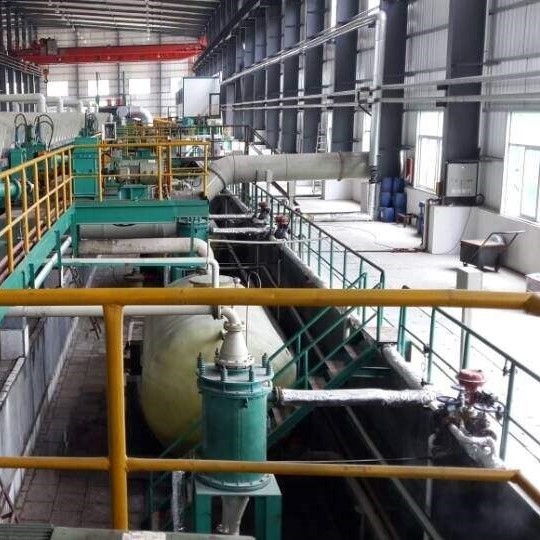

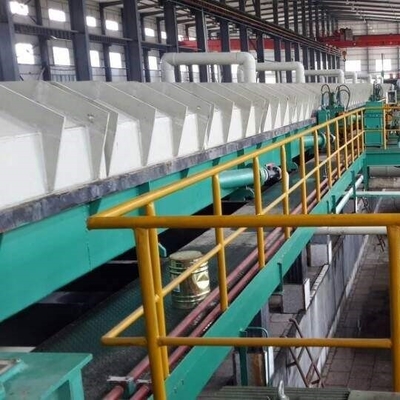

পুশ পুল অ্যাসিড আচার উত্পাদন লাইন 500000 টন

500000টন পুশ-পুল অ্যাসিড পিকলিং প্রোডাকশন লাইন/পুশ-পুল টাইপ

গ্রানাইট পাথর প্রতিস্থাপিত হলে এই কাঠামোটি ভাঙ্গার জন্য রেখাযুক্ত নিওপ্রিন এড়াতে পারে।প্রতিটি ট্যাঙ্ক বিভাগের মধ্যে অ্যাসিড তরল স্কুইজিং রোল এবং অ্যাসিড তরল বিচ্ছিন্ন ঘর রয়েছে, নীচে গ্রানাইট পাথরের রেখাযুক্ত জমিটি স্কুইজিং রাবার রোলের নীচের রোলের সাথে একই অনুভূমিক স্তরে রয়েছে।কয়েল চলমান প্ল্যাটফর্মে একটি গ্রানাইট পাথরের আবরণ রয়েছে।স্কুইজিং রোল ফ্রিকোয়েন্সি রূপান্তর দ্বারা চালিত হয়, এবং থ্রেডিং প্রক্রিয়া চলাকালীন মোটর মুদ্রার পরিবর্তনের মাধ্যমে কয়েলের শেষ অবস্থানের স্থিতি সনাক্ত করা যেতে পারে, যা অ্যাসিড ট্যাঙ্কের ভিতরে পাতলা কয়েলগুলিকে এড়াতে সাহায্য করবে।প্রতিটি অ্যাসিড ট্যাঙ্কে একটি অ্যাসিড তরল বৃত্তাকার গরম করার সিস্টেম সেট করা আছে, সিস্টেমটি উল্লম্ব গ্রাফাইট হিট এক্সচেঞ্জার গ্রহণ করে, কয়েলের উপরে পিপিএইচ কভার রয়েছে।একই সময়ে অ্যাসিড তরল ট্যাঙ্ক প্রাচীর কাঠামোর ফাংশন অধীনে অশান্ত আকারে দ্রুত সরানো হবে, এইভাবে অ্যাসিড পিকলিং জন্য গতি বৃদ্ধি করা হয়.নতুন অ্যাসিড ক্রমাগত 5# অ্যাসিড তরল বৃত্তাকার ট্যাঙ্ক থেকে ধ্রুবক ভলিউমে যোগ করা হবে, ইতিমধ্যে অ্যাসিড তরল বৃত্তাকার ট্যাঙ্কের তরল স্তর নিয়ন্ত্রণ ব্যবস্থার মাধ্যমে ধীরে ধীরে 3#, 2#, 1# ট্যাঙ্কে পূরণ করা হবে, অবশেষে বর্জ্য অ্যাসিড তরল সংগ্রহে পাইপ করা হবে। 1# ট্যাঙ্ক থেকে ট্যাঙ্ক।

প্রতিটি অ্যাসিড তরল ট্যাঙ্ক এবং তাদের স্বাধীন চক্করগুলির মধ্যে আপেক্ষিক বিচ্ছিন্নতার কারণে, প্রতিটি ট্যাঙ্কের অ্যাসিড ঘনত্বের পার্থক্য কার্যকরভাবে নিয়ন্ত্রণ করা যেতে পারে।প্রি-রিনিং সেকশন কয়েলগুলিকে স্বাধীনভাবে ধুয়ে ফেলবে, জল স্প্রে করার বিভাগে ঘনীভূত জল বৃত্তাকার স্প্রে করা হবে, 5ম স্তরের rinsing ট্যাঙ্ক থেকে পরিষ্কার জল যোগ করা হবে।রিন্সিং ট্যাঙ্কের নীচে জল সংগ্রহের বাক্সে ধুয়ে ফেলা জলটি 5ম স্তর থেকে 1ম স্তরে প্রবাহিত হবে, তারপর 2য় স্তরের ওভারফ্লো পোর্ট থেকে জল সংগ্রহকারী ট্যাঙ্কে ধুয়ে ফেলা হবে।পুরো অ্যাসিড পিকলিং ট্যাঙ্ক এবং rinsing জল ট্যাংক মাইনাস চাপ দ্বারা নিয়ন্ত্রিত হয়.

অ্যাসিড কুয়াশা কেন্দ্রীয়ভাবে সংগ্রহ করা হয় এবং প্রতিটি সেকশনের ইনলেট এবং আউটলেটে সেট করা নিষ্কাশন পাইপের মাধ্যমে অ্যাসিড মিস্ট ওয়াশিং টাওয়ারে পাঠানো হয়।ঠান্ডা স্প্রে ওয়াশিং পরে, কারখানা নিষ্কাশন vented আউট হয়.নিষ্কাশন নির্গমন প্রায় 22000m3/h. যার মধ্যে হাইড্রোজেন ক্লোরাইড 20mg/m3 এর কম।কয়েলগুলি গরম বায়ু ড্রায়ার দ্বারা শুকানো হয় এবং গরম বায়ু গরম করার জন্য বাষ্প তাপ এক্সচেঞ্জার ব্যবহার করে।কয়েল ট্রিমিং কাটিং ক্যান্টিলিভার টাইপ সার্কেল শিয়ারারের মাধ্যমে করা হয়, ট্রিমিং শিয়ারিং এর সময় সেন্টারিং নিয়ন্ত্রণ করতে বৃত্ত শিয়ারের প্রবেশদ্বারে এক চিমটি CPC সেট করা হয়, এবং বর্জ্য ট্রিমিং কাটা বর্জ্য কয়লার দ্বারা বর্জ্য ট্রিমিং বল হিসাবে কয়েল করা হবে।

স্ট্রিপ কয়েলিংয়ের আগে ইলেক্ট্রোস্ট্যাটিক অয়েলার রিজার্ভ করুন যাতে স্ট্রিপটিকে মরিচা না পড়ে এবং স্ট্রিপের স্টোরেজ সময় বাড়ানো যায়।কয়লারটি ক্যান্টিলেভেল টাইপ টেনশনাল স্ট্রেংথ কয়লার, কয়েলিং টেনশনাল স্ট্রেন্থ 3-রোল চালিত টেনশনারের মাধ্যমে সেটআপ করা হয় এবং ইপিসি একটি অভিন্ন প্রান্তের জন্য ট্রিমিং কয়েলিং নিয়ন্ত্রণ করতে সেট করা হয়।প্রস্থান আনকোলিং বিভাগে হাইড্রোলিক দ্বারা চালিত আনলোডিং গাড়ি কয়েলগুলিকে আনলোডিং টেবিলে পরিবহন করবে।ইলেকট্রিক কন্ট্রোল সিস্টেমটি পাওয়ার ডিস্ট্রিবিউশন সিস্টেম, এসি ফ্রিকোয়েন্সি কনভার্সন মোটর ট্রান্সমিশন ডিভাইস, এসি ফ্রিকোয়েন্সি কনভার্সন মোটর কন্ট্রোলিং ইউনিট, পিএলসি অপারেশন কন্ট্রোল সিস্টেম, জেনারেল অপারেশন প্ল্যাটফর্ম, পৃথক অপারেশন প্ল্যাটফর্ম এবং আনকোয়লিং ইন্ডাস্ট্রিয়াল মনিটরিং সিস্টেম দ্বারা গঠিত হয়।সিস্টেম অপারেশন কন্ট্রোল PLC প্রোগ্রামেবল কন্ট্রোলার দ্বারা সম্পন্ন হয়, অপারেশন সিস্টেমে অ্যাসিড পিকলিং ইউনিটের অক্জিলিয়ারী প্রসেস সিস্টেম থেকে চেইন কন্ট্রোলিং ফাংশনও অন্তর্ভুক্ত থাকে।
