30-180m/মিনিট

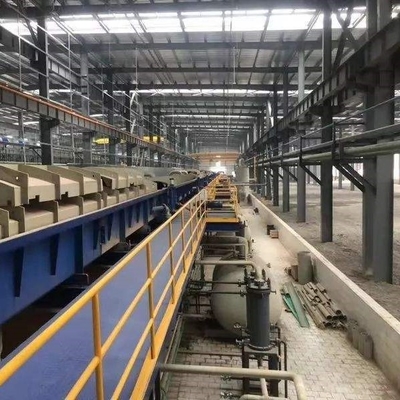

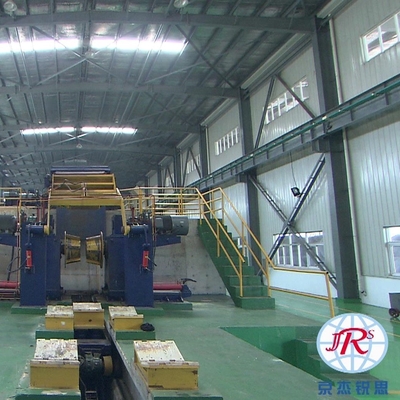

গরম বাতাস শুকানোর ডিভাইসের সাথে পুশ পুল পিকলিং লাইন (উচ্চ-মূল্য, উচ্চ-মানের)

প্রযুক্তিগত বৈশিষ্ট্য

1. পণ্য এবং ক্ষমতা

1) পণ্যের স্পেসিফিকেশন

উপাদান: নিম্ন কার্বন ইস্পাত এবং মধ্যম কার্বন ইস্পাত
ইস্পাত নম্বর: SPCC, SPCD, SPCE, SS400, Q195, Q215 এবং Q235, ইত্যাদি।

অর্পিত ইস্পাত নং: Q215
কয়েল ভিতরে ব্যাস: D=Φ610mm
কয়েল বাইরের ব্যাস: D=Φ1100~Φ2050mm
স্ট্রিপ প্রস্থ: 1000 ~ 1500 মিমি
স্ট্রিপ বেধ: 1.2 ~ 3.0 মিমি
সর্বোচ্চকয়েল ওজন: 25MT
যান্ত্রিক সম্পত্তি: σs≤360N/mm2
গুণমানের প্রয়োজন: চীনের বর্তমান মান শর্ত অনুযায়ী।
1.2.উৎপাদন ক্ষমতা: 350.000 টন
1.2.1।লাইন প্যারামিটার
লাইনের মোট দৈর্ঘ্য: L≈100m
সর্বোচ্চরৈখিক গতি (সরঞ্জাম/প্রসেসিং): 110মি/100মি/মিনিট
থ্রেডিং গতি: V=15মি/মিনিট
পিলিং লাইনের স্পেসিফিকেশন
2.1।সাধারণ ভূমিকা
এই পিকলিং লাইনটি পুল-পুশ টাইপ এবং উন্নত অগভীর ট্যাঙ্কের অশান্ত প্রবাহ পিকলিং প্রযুক্তি গ্রহণ করে।প্রদত্ত লাইন পরিপক্ক এবং নির্ভরযোগ্য এবং অনুশীলন উত্পাদন দ্বারা প্রমাণিত.
.
পেঅফ রিল এবং টেনশন রিল ব্যতীত লাইনের সরঞ্জামগুলি বায়বীয় ব্যবস্থা গ্রহণ করবে।ইস্পাত স্ট্রিপের চলমান স্তর +2500।আনকোইলিং, পিকলিং এবং কয়েলিং সম্পূর্ণভাবে অনলাইনে শেষ হবে। এতে সুবিধাজনক অপারেশন, কম ফল্ট, উচ্চ দক্ষতার কাজ এবং অন্যান্য বৈশিষ্ট্য রয়েছে।এটি স্থিতিশীল উত্পাদন এবং দীর্ঘমেয়াদী চলমান ব্যবহারকারীদের সন্তুষ্ট করতে পারে।
2.1.1পিকলিং প্রক্রিয়া
কয়েল রিসিভিং টেবিল→কয়েল লোডিং কার→প্রেসিং রোল ডিভাইস এবং কয়েল খোলার ডিভাইস→1# সাইড গাইডিং সেন্টারিং ডিভাইস→9-রোল স্ট্রেটেনিং লেভেলার→হাইড্রোলিক শিয়ার→এঙ্গেল কাট শিয়ার→পিকলিং ট্যাঙ্ক (সকুইজিং রোল)→ক্লিনিং ট্যাঙ্ক (সকুইজিং রোল)→ হট এয়ার ড্রায়ার →2# সাইড গাইডিং সেন্টারিং ডিভাইস→1# চিমটি রোল→মুভেবল সুইং এবল→3# সাইড গাইডিং সেন্টারিং ডিভাইস→2# পিঞ্চ রোল→ডিস্ক শিয়ার→→3-রোল টাইপ ব্রাইডল রোল→তেল আবরণের জন্য টার্নিং রোল→টেনশন রিল→কয়েল আনলোডিং গাড়ি
2.1.2.লাইনের প্রধান কর্মক্ষমতা পরামিতি
2.1.2.1।
লাইনের গতি: 110 মি/মিনিট (সর্বোচ্চ)
প্রক্রিয়া গতি: 100 মি/মিনিট (সর্বোচ্চ)
থ্রেডিং গতি: 15 মি/মিনিট
2.1.2.2।পিকলিং ট্যাংক
বিভাগের পরিমাণ: n = 4 শ্রেণীর পিলিং
প্রতিটি বিভাগের ট্যাঙ্কের দৈর্ঘ্য: 12.50 মি


কয়েল লোডিং (আনলোডিং) গাড়িটি পেঅফ রিলের কয়েল ড্রামে স্টিলের কয়েল পরিবহনের জন্য বা পেঅফ রিলের কয়েল ড্রাম থেকে অস্থায়ীভাবে সংরক্ষণের জন্য বিশেষ সরঞ্জামগুলিতে স্টিলের কয়েল পরিবহনের জন্য ব্যবহৃত হয়।

কয়েল লোডিং (আনলোডিং) গাড়িটি স্থির স্যাডল এবং উল্লম্ব উত্তোলন এবং পতনশীল স্যাডল সহ অনুভূমিক ট্রান্সভার্স চলন্ত গাড়ির সমন্বয়ে গঠিত।
সরঞ্জাম কর্মক্ষমতা:
সর্বোচ্চলোডিং ওজন: 25MT
স্টিলের কয়েলের বাইরের ব্যাস: Φ1000-Φ2000 মিমি
স্যাডেলের উত্তোলন এবং পতনের উচ্চতা: 1000 মিমি
নির্দিষ্ট স্যাডলের পরিমাণ: 2 জোড়া বা 3

2.2.1.2।পরিশোধ রিল
পে-অফ রিলটি স্ট্রিপে স্টিলের কয়েলটি আনকোয়েল করার জন্য এবং স্টিলের স্ট্রিপে উপযুক্ত টান দেওয়ার জন্য ব্যবহৃত হয়।
পেঅফ রিল হল হাইড্রোলিক নমনীয় ক্যান্টিলিভার টাইপ ফ্লোটিং পেঅফ রিল সহ সহায়ক সমর্থন এবং এটি প্রধানত পেঅফ রিল, ট্রান্সভার্স মুভিং মেকানিজম এবং অক্জিলিয়ারী সাপোর্ট ইত্যাদির সমন্বয়ে গঠিত।
সরঞ্জাম কর্মক্ষমতা
কয়েল ড্রামের কার্যকরী দৈর্ঘ্য: L=1750mm
কয়েল ড্রামের ব্যাস: D=Φ610mm
নমনীয় স্ট্রোক: ΔD = 40 মিমি
পেঅফ টেনশন (সর্বোচ্চ): 20KN

2.2.1.3.প্রেসিং রোল ডিভাইস এবং খোলার ডিভাইস
খোলার যন্ত্রটি স্টিলের কয়েলের মাথা বের করে আনতে এবং স্ট্রিপ হেডটিকে পরবর্তী পদ্ধতিতে নিয়ে যাওয়ার জন্য ব্যবহৃত হয়।
খোলার ডিভাইসটি তেলের মোটর দ্বারা চালিত প্রেসিং রোল এবং নমনীয় এবং নমনীয় এবং নমনীয় বেলচা প্লেট সহ চলমান ফ্রেম দ্বারা গঠিত।

2.2.1.4সাইড গাইডিং সেন্টারিং ডিভাইস
সাইড গাইডিং সেন্টারিং ডিভাইসটি চলমান ইস্পাত স্ট্রিপকে গাইডিং এবং অবস্থান নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।
সাইড গাইডিং সেন্টারিং ডিভাইসটি উল্লম্ব রোল স্ট্যান্ড এবং উল্লম্ব রোল ফাঁকের সামঞ্জস্যকারী ডিভাইসের সমন্বয়ে গঠিত।
সরঞ্জাম কর্মক্ষমতা
উল্লম্ব রোল: Φ150 × 150 মিমি
ফাঁক: 750 মিমি

2.2.1.5।9-রোল সোজা করার লেভেলার
স্ট্রেইটনিং লেভেলারটি প্রধানত স্টিলের স্ট্রিপের মাথা সোজা করার জন্য ব্যবহৃত হয় যাতে সহজেই স্টিলের স্ট্রিপ এবং থ্রেডিং এর মাথাকে ক্রমান্বয়ে ট্রিট করা হয়। স্ট্রেইটনিং লেভেলারের চিমটি রোল স্ট্রিপের মাথাকে সোজা করার লেভেলারে পৌঁছে দেয়।

.
