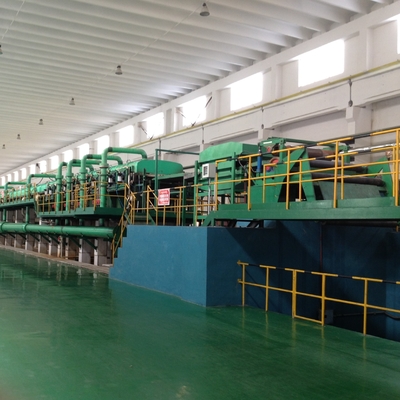

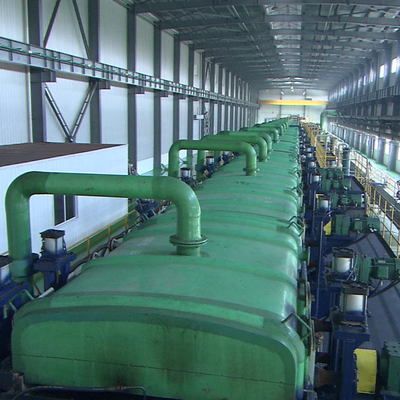

2.0~4.0mm*1300mm 800000t/y পুশ-পুল অ্যাসিড পিকলিং উৎপাদন লাইন
সরঞ্জাম এবং সিস্টেম কনফিগারেশন
কয়েল লোডিং সময় কমাতে, ইউনিটের ব্যবহারের হার উন্নত করতে এবং ক্ষমতা বাড়াতে আনকোয়েলিং বিভাগটি ডাবল পে অফ রিল দিয়ে সজ্জিত।
এন্ট্রি সেকশনটি স্ট্রিপ স্টিলের পাসিং ক্ষমতা নিশ্চিত করতে 9-রোল পিঞ্চ স্ট্রেইটনার, এন্ড এবং অ্যাঙ্গেল কাটিং শিয়ার দিয়ে সজ্জিত।
এন্ট্রি বিভাগে পে-অফ রিল চালিত হয়।স্ট্রিপ স্টিলের নিরপেক্ষতা নিশ্চিত করতে এটি স্বয়ংক্রিয়ভাবে কুণ্ডলী খুলে ফেলতে পারে এবং ভাসতে পারে।
আনকোইলিং বিভাগের টান সামঞ্জস্য করা যেতে পারে এবং স্ট্রিপ স্টিলের মসৃণ অপারেশন নিশ্চিত করতে চাপ রোলারটি সজ্জিত।
9 রোল পিঞ্চ স্ট্রেইটনারে স্ট্রিপ স্টিলের অবস্থানের নির্ভুলতা নিশ্চিত করতে এবং প্রক্রিয়া বিভাগে প্রবেশ করার জন্য এন্ট্রি বিভাগটি উল্লম্ব গাইড রোলার দিয়ে সজ্জিত।
স্ট্রিপটি পাম্প করার সময় সামনের অংশের সরঞ্জামগুলির দূষণ রোধ করতে প্রক্রিয়া বিভাগটি ব্যাকওয়াশিং বিভাগের সাথে সজ্জিত।
প্রতিটি প্রক্রিয়া ট্যাঙ্কের মধ্যে স্কুইজিং রোল সেট করা হয় যাতে ট্যাঙ্কের তরল প্রক্রিয়ার প্রয়োজনীয়তা অনুযায়ী বিতরণ করা হয়;
প্রক্রিয়া দক্ষতা উন্নত করতে পিকলিং ট্যাঙ্ক এবং ওয়াশিং ট্যাঙ্কের প্রস্থানে ডাবল স্কুইজিং রোলারগুলি সেট করা হয়।
ইউনিট নির্গমন পরিবেশগত সুরক্ষা প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য এটি অ্যাসিড কুয়াশা নির্গমন সিস্টেম দিয়ে সজ্জিত;
প্রতিটি প্রক্রিয়া ট্যাঙ্ক স্বাধীন সঞ্চালন এবং পিকলিং ট্যাংক গরম করার সিস্টেম দিয়ে সজ্জিত করা হয়;
ইউনিটের প্রক্রিয়া বিভাগে স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ উপলব্ধি করতে এটি প্রয়োজনীয় তাপমাত্রা এবং তরল স্তর পর্যবেক্ষণের সাথে সজ্জিত;
প্রয়োজনীয় অ্যাসিড ঘনত্ব মিটার এবং পরিবাহিতা মিটার সঠিকভাবে বর্জ্য অ্যাসিডের স্রাব ঘনত্ব নিয়ন্ত্রণ করতে সজ্জিত।
স্ট্রিপ অবস্থানের নির্ভুলতা নিশ্চিত করতে প্রস্থান বিভাগটি চিমটি কেন্দ্রীভূত রোল CPC দিয়ে সজ্জিত।
কাটিয়া প্রান্তের গুণমান নিশ্চিত করতে এটি ক্যান্টিলিভার ডিস্ক শিয়ার দিয়ে সজ্জিত;
কয়েলিংয়ের জন্য প্রয়োজনীয় টান সরবরাহ করতে প্রস্থান বিভাগটি তিন-রোল টেনশন ব্রাইডল রোল দিয়ে সজ্জিত।
কয়লার বক্স ভাসমান, স্বয়ংক্রিয় প্রান্ত প্রান্তিককরণ।
স্ট্রিপটি উত্পাদন লাইনের কেন্দ্রে চলে তা নিশ্চিত করার জন্য এটি উন্নত CPC এবং EPC সিস্টেমের সাথে সজ্জিত;
এটি উত্পাদন লাইনের গতি এবং উত্তেজনার সুনির্দিষ্ট নিয়ন্ত্রণ অর্জন করতে, উত্পাদন লাইনের স্থিতিশীল অপারেশন নিশ্চিত করতে সিমেন্স S7 ~ 1500PLC নিয়ন্ত্রণ ব্যবস্থা এবং YASKAWA GA700 ফ্রিকোয়েন্সি কনভার্টার দিয়ে সজ্জিত;
কাছাকাছি সরঞ্জামগুলির জন্য শক্তি প্রদান করতে প্রবেশ এবং প্রস্থানে জলবাহী সিস্টেম সেট করুন;
এটি বায়ুসংক্রান্ত সিস্টেমের সাথে সজ্জিত।চাপ নিয়ন্ত্রণ, সূক্ষ্ম ফিল্টারের মাধ্যমে ব্যবহারকারী দ্বারা সংকুচিত বায়ু সরবরাহ করা হয় এবং তারপর লাইনের সমস্ত সিলিন্ডারে পরিবহন করা হয়;
বেসিক প্যারামিটার
| আচারের পরে কয়েলের ভিতরের ব্যাস: |
এফ508 মিমি |
| কুণ্ডলী বাইরের ব্যাস |
সর্বোচ্চ2000 মিমি |
| কুণ্ডলী ওজন: |
সর্বোচ্চ 25t |
| বার্ষিক কাজের পরিকল্পনা: |
300 দিন × 24 ঘন্টা |
| শক্তি: |
জল, বিদ্যুৎ এবং বাষ্প |
