ইস্পাত শিল্পে 200000t/Y ক্রমাগত পিকলিং লাইন 1.4 মিমি 4.0 মিমি 1350 মিমি

1.4~4.0mm*1350mm (চমৎকার)

পুশ-টান অ্যাসিড পিকলিং উত্পাদন লাইন200,000t/y

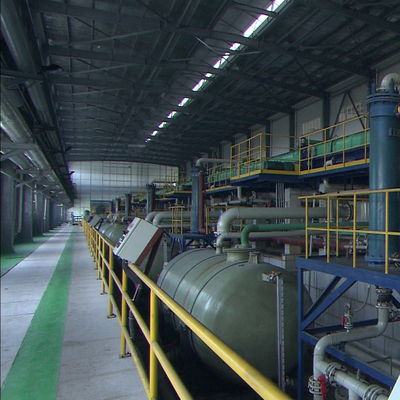

অ্যাসিড পিকলিং ট্যাঙ্কগুলি 3 টি বিভাগে বিভক্ত।ট্যাঙ্ক প্রাচীর হল কার্বন ইস্পাত কাঠামো যা অ্যাসিড-প্রতিরোধী নিওপ্রিন এবং 2-স্তর গ্রানাইট পাথর দিয়ে রেখাযুক্ত।গ্রানাইট পাথর প্রতিস্থাপিত হলে এই কাঠামোটি ভাঙ্গার জন্য রেখাযুক্ত নিওপ্রিন এড়াতে পারে।প্রতিটি ট্যাঙ্ক বিভাগের মধ্যে, অ্যাসিড তরল স্কুইজিং রোলার এবং অ্যাসিড তরল বিচ্ছিন্ন ঘর রয়েছে।নীচে, গ্রানাইট পাথরের আস্তরণের সাথে জমিটি একই অনুভূমিক স্তরে রয়েছে যার নিচের রোলারটি স্কুইজিং রাবার রোলার রয়েছে।কয়েল চলমান প্ল্যাটফর্মে, একটি পিপিএইচ গ্রানাইট পাথরের আবরণ রয়েছে।স্কুইজিং রোলার ফ্রিকোয়েন্সি রূপান্তর দ্বারা চালিত হয়, এবং থ্রেডিং প্রক্রিয়া চলাকালীন মোটর মুদ্রার বৈচিত্রের মাধ্যমে কয়েলের শেষ অবস্থানের স্থিতি সনাক্ত করা যেতে পারে, যা অ্যাসিড ট্যাঙ্কের ভিতরে পাতলা কয়েলগুলিকে ওভারল্যাপ করা এড়াতে পারে।

Fe203+6HC1====2FeCl3+3H20
Fe304+8HC1====2 FeC13+FeC12+4H20
Fe0+2HC1====FeC12+H20
Fe+2HCl====FeC12+H2↑

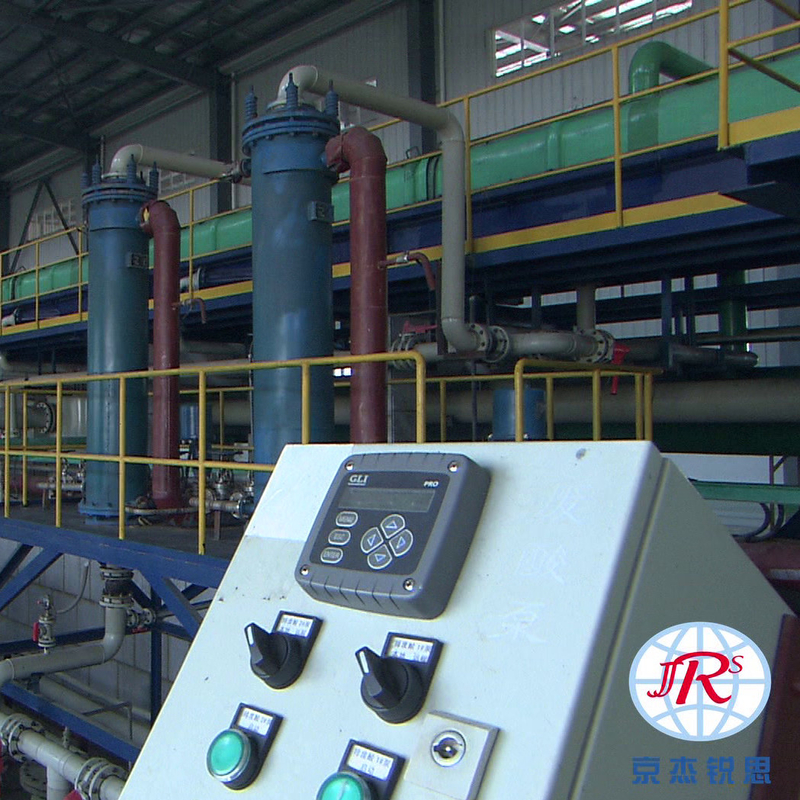

প্রতিটি অ্যাসিড ট্যাঙ্কে, একটি অ্যাসিড তরল বৃত্তাকার গরম করার ব্যবস্থা রয়েছে।সিস্টেমটি উল্লম্ব গ্রাফাইট তাপ এক্সচেঞ্জার গ্রহণ করে।অ্যাসিড তরল ট্যাঙ্কের প্রাচীর গঠনের কাজগুলির অধীনে অশান্ত আকারে দ্রুত চলে, এইভাবে অ্যাসিড পিকিংয়ের গতি বৃদ্ধি পায়।নতুন অ্যাসিড 3# অ্যাসিড তরল বৃত্তাকার ট্যাঙ্ক থেকে ধ্রুবক আয়তনে যোগ করা হবে, এদিকে অ্যাসিড তরল বৃত্তাকার ট্যাঙ্কের তরল স্তর নিয়ন্ত্রণ ব্যবস্থার মাধ্যমে 2#, 1# ট্যাঙ্কে ভরা হবে।অবশেষে 1# ট্যাঙ্ক থেকে বর্জ্য অ্যাসিড তরল সংগ্রহের ট্যাঙ্কগুলিতে পাইপ করা হবে।প্রতিটি অ্যাসিড তরল ট্যাঙ্ক এবং তাদের স্বাধীন চক্করগুলির মধ্যে আপেক্ষিক বিচ্ছিন্নতার কারণে, প্রতিটি ট্যাঙ্কের অ্যাসিড ঘনত্বের পার্থক্য কার্যকরভাবে নিয়ন্ত্রণ করা যেতে পারে।

স্কিড থেকে ক্রেন উত্তোলন কয়েল → কয়েল লোডিং কার → ডিকোইলার (প্রেশার রোলার, অ্যান্টি কার্ভ রোলার) → ডিকোইলিং স্ক্র্যাপার → ডিফ্লেক্টর রোল → উল্লম্ব গাইড রোলার → চিমটি রোলার স্ট্রেটার → ক্রপ শিয়ারার → কর্নার শিয়ার (স্ক্র্যাপ গাইড → ভার্টিকাল বাকেট সহ) প্রি-ওয়াশিং ট্রফ → ফোর-গ্রেড হাইড্রোক্লোরিক অ্যাসিড পিকলিং ট্রফ → চার-গ্রেড ওয়াশিং ট্রফ (প্রি-ওয়াশিং সেকশন সহ) → প্রান্ত ব্লোয়িং ডিভাইস → হট এয়ার ড্রায়ার → II# চিমটি রোলার → লুপার (উভয় প্রান্তই লুপার সুইং স্ট্যান্ড দিয়ে সজ্জিত) → উল্লম্ব গাইড রোলার → পিঞ্চ সেন্টারিং মেশিন → বৃত্ত শিয়ারার (বর্জ্য প্রান্ত রিকোলার সহ) → 3-রোলার টেনশন রোলার → ক্রসকাট শিয়ার → উল্লম্ব গাইড রোলার → স্টিয়ারিং পিঞ্চ রোলার → রিকোয়লার → কয়েল আনলোডিং ট্রলি → কয়েল প্রাপ্তি → কয়েল প্রাপ্তি গৃহ
